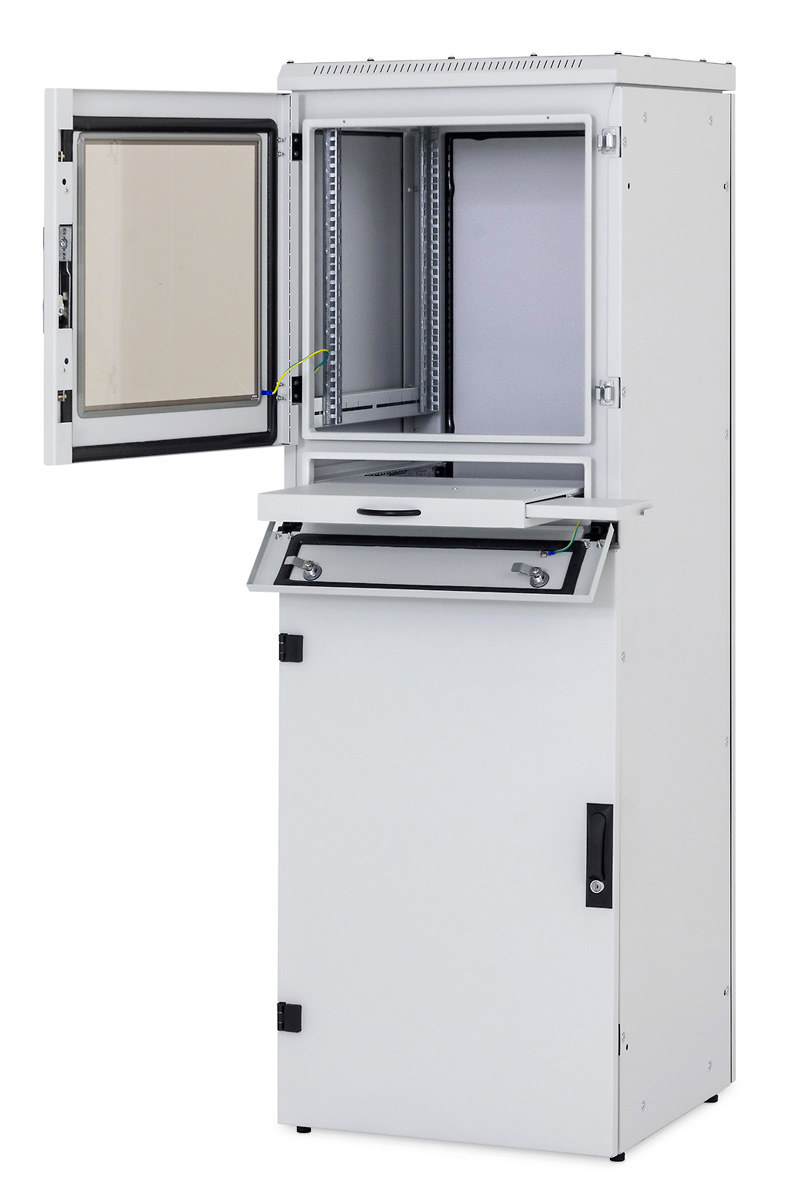

RPE-37-A68-CAX-A1 UPOZORNĚNÍ: Obrázky jsou pouze ilustrační! PŘEHLED • 19“ stojanový rozvaděč s krytím IP 54 • Součástí rozvaděče jsou 4 posuvné vertikální lišty k instalaci zařízení. • Konstrukce rozvaděče: *Ocelový svařovaný skelet s odnímatelnými krycími panely *Dveře jednokřídlé ve variantách celoplechové nebo prosklené s bezpečnostním tvrzeným sklem 4 mm jsou na přední straně rozvaděče. U rozvaděčů RPE jsou pro utěsněny PUR pěnou a osazeny vícebodovým zámkem. • Dovolené zatížení jednotlivých dveří je max. 20 kg. • Minimální tloušťka povrchové úpravy je 65 µm. • Rozvaděče jsou určené do průmyslového prostředí a vhodné k instalaci počítačů nebo řídících prvků technologických celků • Rám rozvaděče a všechny oddělitelné části (boční a zadní kryty, dveře…) jsou pospojeny pomocí propojovacích kabelů, které musí být důkladně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče. • Na spodní části rozvaděče je umístěn šroub M8 pro připojení pospojení. • kabelové vstupy umístěné v horní a ve spodní části rozvaděče jsou zajištěny demontovatelnými záslepkami. TECHNICKÁ SPECIFIKACE Podmínky provozu • Provozní prostředí: - Rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) • Nutné chránit před: - Mechanickým poškozením. - Nesprávnou manipulací. - Jiným použitím, než ke kterému je rozvaděč určen. • Nesprávná manipulace je zejména: - Přetěžování (překročení maximální doporučené nosnosti). - Instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení. - Zasahování do konstrukce a designu rozvaděče. Montáž rozvaděče • Pro zajištění max. doporučené nosnosti je nezbytné, aby bylo zatížení rovnoměrně rozloženo. • Rozvaděč je nutno umístit na rovné podlaze a případné drobné nerovnosti vyrovnají nivelační nožičky. • V případě, že kabely vedou skrz některý z kabelových vstupů, je nutno je utěsnit záslepkou se speciálními průchodkami (je součástí příbalu rozvaděče). Ochrana prostředí • Všechny části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. Osvědčení a Shoda • Tento výrobek plně odpovídá ČSN EN 62208 ed 2:2012.
