Popis produktu:

Nové riešenie z produkcie renomovaného českého výrobcu JIROUS-výborná panelovú anténu umožňujúce duplexné dátové prenosy.

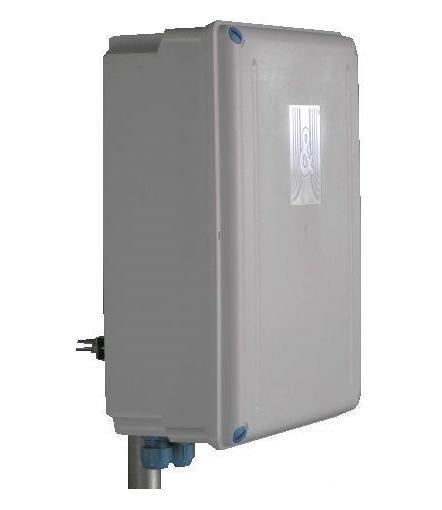

GentleBOX JC-320 je 20dB úzko smerová anténa integrovaná v outdoor boxe pre vonkajšiu montáž s ľubovoľným aktívnym prvkom.



Integrovaná 5GHz anténa s binomickým rozložením amplitúdy pre optimálne potlačenie rušenia, dodávka vrátane káblové priechody,

dištančných skrutiek pre uchytenie boardu a polohovacieho držiaku na stožiar/konzolu a integrovaného pigtailu s MMCX konektorom.



Integrovaná prepäťová ochrana je tvorená štruktúrou plošného spoja vlastnej antény a je založená na princípe jednosmerného skratovaniu

antény tak, aby sa naindukovanou prepätia nedostalo na stredný vodič koaxiálneho konektora.

Ochrana je efektívny v prípade bežne generovaných atmosférických porúch, nie v prípade priameho či blízkeho zásahu bleskom.



Použitie:

• GentleBOX JC-320 je vhodný pre duplexnú spoje aj MIMO

• GentleBOX JC-320 obsahuje integrovanú výborná 5GHz anténu s binomickým rozložením amplitúdy pre optimálne potlačenie postranných slučiek a s prepäťovou ochranou.

• GentleBOX JC-320 je optimálne riešenie pre vzdialenejšie klientov v pásme 5GHz.

• GentleBOX JC-320 je optimálne riešenie pre prístupový 5GHz.

• GentleBOX je kompletný a ideálny vonkajší box pre AP, RouterBOARD a ďalšiu elektroniku.

• S GentleBOXom zabudnite na rozmerovanie a vŕtanie!
Všetko je pripravené.

• S GentleBOXom zabudnete na zháňanie káblových priechodiek a montážneho materiálu!
Všetko je pribalené.
Potrebujete len 1 plochý, 2 krížové skrutkovače (PH1 aPH2) a maticový kľúč č.13.

• S GentleBOXom už žiadne pretáčanie káblových priechodiek pri doťahovaní a povoľovaní káblov-prelisy zaisťujú priechodky proti otáčaniu.

• V GentleBOXu sú pripravené drážky a otvory pre jednoduchú montáž RouterBOARD, alebo inej elektroniky vrátane skrutiek a plastových stĺpikov.

• Zjednodušená montáž RB711, RB433, RB800, ALIX2, ALIX3, Compex, Wispstation, pozri obrázky

• Dosiahnuteľné vzdialenosti si vypočítajte v sekcii výpočty



Technické parametre:

• Frekvenčný rozsah 4,9-6,1 GHz

• Zisk 5,45-5,85 GHz 20 dBi ± 0,5

• PSV 1,8

• Uhol vyžarovania-3dB H rovina 10 °-11 °/V rovina 18 °-20 °

• Predozadný pomer?
35 dB

• Polarizácia duálny H a V

• Konektor na kábli MMCX

• Izolácia medzi konektormi?
43 dB

• Materiál UV stabilizovaný plast ABS, polyamid

• Montáž na stožiar o 27-74 mm

• predlisované otvory pre celkom 8 káblových priechodiek (4x Pg11,4x M20)

• Vonkajšie rozmery 326 x 326 x 113 mm

• Vnútorné rozmery 309 x 309 x 88 mm

• Inštalácia: dodávka vrátane polohovacieho držiaku (elevácie +/-20 °) na stožiar/konzolu s priemerom 27-74mm

• Výstupy: 8 predlisovaných otvorov pre priechodky (4x PG11, 4x M20)



Súčasťou dodávky:

Nestratné bajonetové"skrutky" pre ľahké uzavretie GentleBOXu.
-4 ks

Špeciálny držiak na stožiar o 27-74 mm.
-1 ks

Káblová priechodka M20 pre káble o 4-10 mm, extra modrá kvalita.
-1 ks

Skrutky pre uchytenie elektroniky + plastové dištančné stĺpiky.
-8 + 8 ks
