Popis produktu:

PLANET BSP-115HP-5A

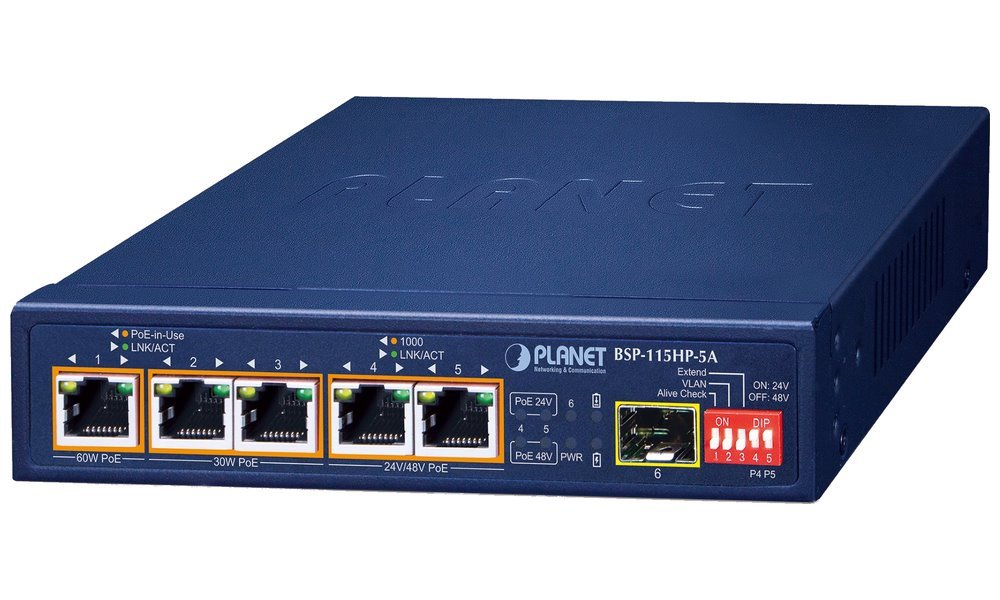

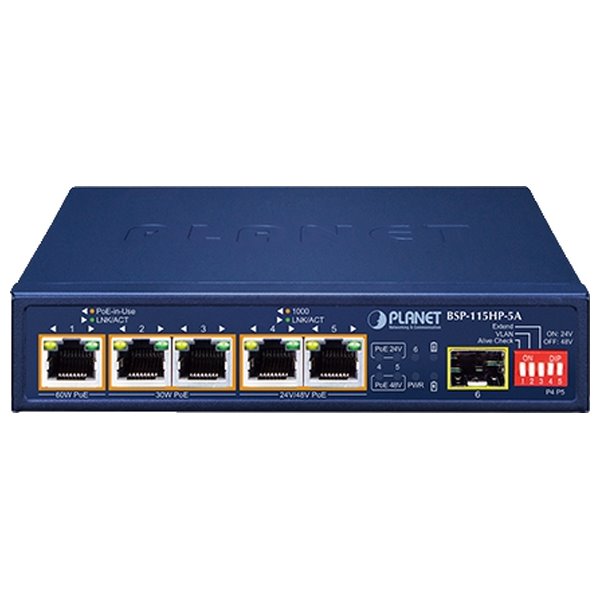

Solární napájecí PoE switch s integrovaným MPPT regulátorem nabízí 5× RJ-45 10/100/1000 Base-T s PoE napájením (1× PoE++ 802.3bt, 2× 802.3at, 2× 802.3at nebo pasivní 24 V), 65 W PoE budget, DIP switch pro přepínání režimů a 1× SFP 100/1000 Base-X.

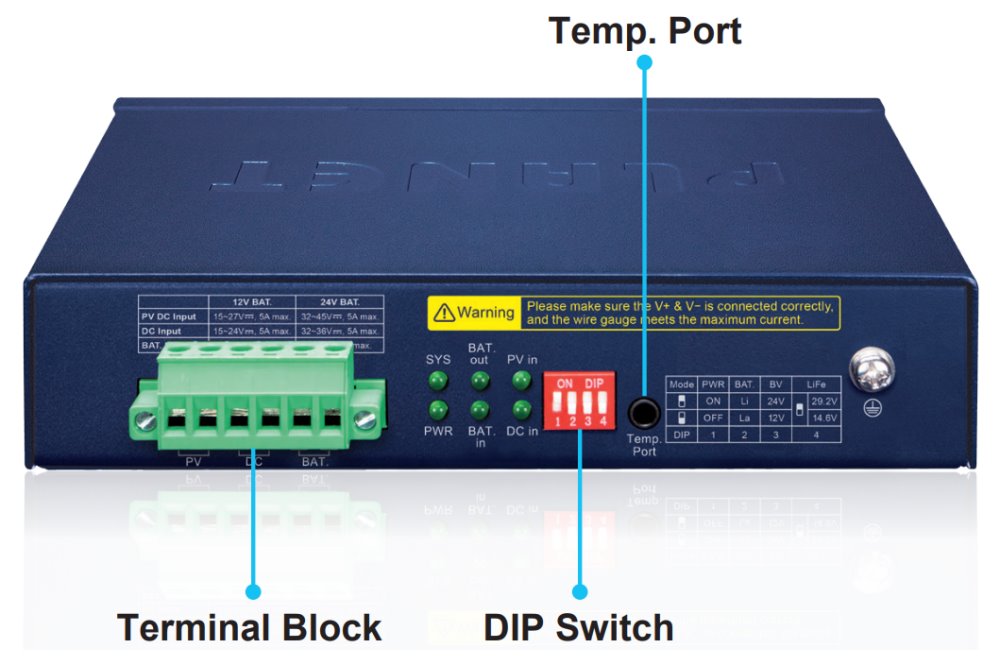

1/2 piny pro PV (fotovoltaické) panely + některé typy generátorů (vodní či větrné), piny 3/4 pro DC napájení, piny 5/6 pro nabíjení/vybíjení baterie. K dispozici je DIP switch na přední straně, pomocí kterého lze konfigurovat PoE a VLAN. DIP switch na zadní straně pak slouží k nastavení typu a napětí baterie.
ESD ochrana do 4 kV (kontaktně), do 8 kV (vzduchem), senzor teploty (detekce -20 až +100 °C), krytí IP30 (kovový kryt), bez ventilátorů (fanless), montáž na zeď nebo na stůl, provozní teplota -20 až +65 °C.

Solární PoE switch, který podporuje současné použití solárního (PV), DC a bateriového napájení. Energie získaná ze solárního panelu je ukládána do akumulátoru s napětím 12 nebo 24 V. Poté, když solární ani DC napájení není k dispozici, je baterie využita k napájení switche a připojených zařízení.

Toto řešení poskytuje možnost napájet připojená aktivní zařízení, jako jsou IP kamery, switche, konvertory nebo Wi-Fi jednotky, po celou dobu a bez závislosti na napájecí síti. Aplikace je tedy vhodná pro zajištění dohledu v prostředí parků, lesů, chat nebo rozhlehlých zemědělských a průmyslových areálech. Díky nepřerušenému napájení lze použít také jako prostředek pro budování telekomunikačních bodů pro lokální poskytovatele internetu.

Správa akumulátorů/baterií:

• Podporuje lithiové (Lithium, Li-Fe) a olověné baterie (Lead-acid, Pb), možnost volby
• Vstupní napájení (PV IN): min. napětí 15–27 V DC (12V baterie), 32–45 V DC (24V baterie), max. proud 5 A, výkon do 135 W (pro 12V baterii, 225 W pro 24V baterii), podpora DC napájení 15–24 V (12V baterie) nebo 32–36 V (24V baterie)
• Regulátor nabíjení MPPT (Maximum Power Point Tracking)
• Ochrana proti zpětnému proudu (zabraňuje zpětnému toku elektrického proudu do fotovoltaického panelu)
• Nadproudová ochrana a ochrana proti přepólování (pro baterii a nabíjecí elektrody)

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

Porty: 1× RJ-45 10/100/1000 Base-T s PoE++, 2× RJ-45 10/100/1000 Base-T s PoE+, 2× RJ-45 10/100/1000 Base-T s PoE+ nebo 24 V (pasivní), 1× SFP Base-X
Paměť: 2K MAC adres, 2,5 Mb buffer
Propustnost: sběrnice 12 Gbps, provozně 8,92 Mpps (64B)
Provedení: desktop, na zeď
Napájení (switche): přes fotovoltaické panely (DC 15–45 V), z baterie (DC 12/24 V) nebo pomocí DC napájení (pin 3/4) 15–24 V (12V baterie) nebo 32–36 V (24V baterie), celkový příkon do 75,6 W (plné zatížení s PoE napájením)
Požadavky na napájení:
Solární panel: 15–27 V DC (12V baterie), 32–45 V DC (24V baterie)
Baterie: 12/24 V, lithiové (Lithium, Li-Fe) a olověné baterie (Lead-acid, Pb)
DC napájení: 15–24 V (12V baterie) nebo 32–36 V (24V baterie)
Výstupní napájení: 1× PoE++ RJ-45, 2× PoE+ RJ-45, 2× pasivní PoE nebo PoE+ RJ-45, 6pin svorkovnice (1× vstup pro PV panel, 1× napájecí vstup/výstup pro 12/24V baterii, 1× vstup pro DC napájení)
Ochrana: ESD do 4 kV kontaktně, 8 kV vzduchem (ethernet)
Provozní teplota: -20 až +65 °C
Rozměry: 159 × 142 × 34 mm
Hmotnost: 690 g

PoE funkce:

Celkový napájecí výkon: až 65 W, 802.3af/at/bt, 802.3af/at, pasivní PoE (24 V)
Počet injektorů: 1× až 60 W, 2× až 35 W, 2× až 25 W (při DC 24 V, pasivní PoE) nebo až 35 W (při DC 48 V, aktivní PoE)
Typ napájení: End-span
Pokročilé funkce:

Switch disponuje manuálním přepínačem režimů:

• Alive check - Sleduje stav připojených zařízení v reálném čase, jakmile zařízení přestane reagovat, obnovením napájení se uvede zpět do provozu.

• VLAN - Porty jsou logicky odděleny jeden od druhého, v tomto režimu lze předejít nechtěným multicast a broadcast bouřím.

• Extend - Switch napájí zařízení až na 250 m se sníženou propustností 10 Mb/s na port.

• PoE 24/48 V - Přepínání napětí na portech 4 a 5. Jde o přepínání mezi 24V pasivním PoE a 48V aktivním (PoE+ 802.3at).
