Popis produktu:

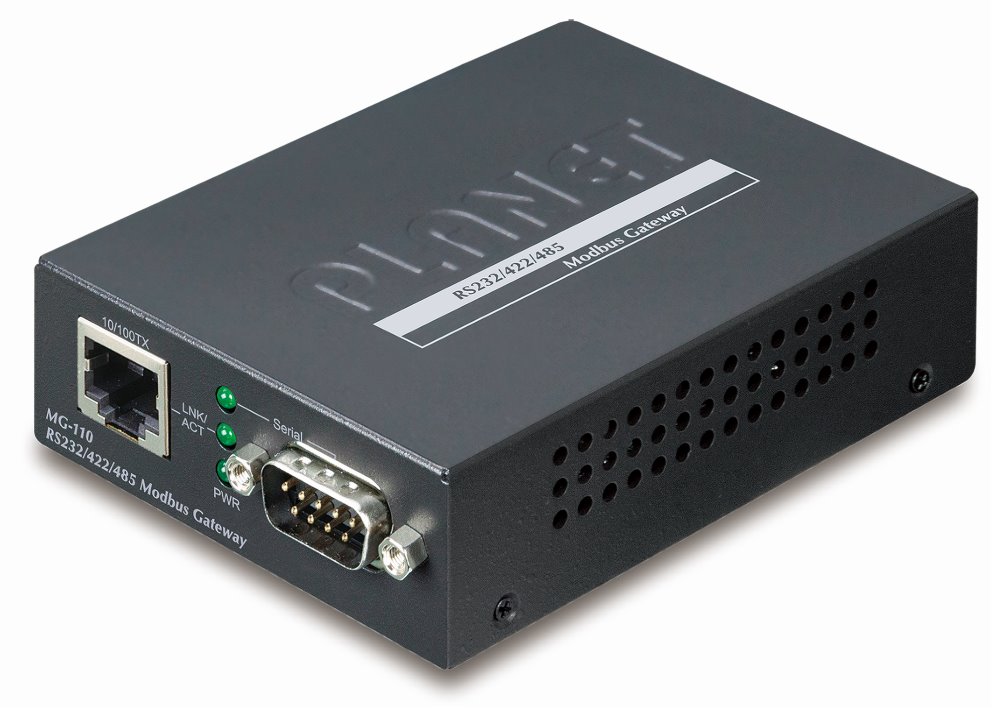

PLANET MG-110

Průmyslová brána MODBUS s konverzí RS-485/422 na TCP/IP protokol. Převodník IP komunikace (LAN 10/100Mbit/s Ethernet) na sériové linky typů RS-485 a RS-422. Typ sériové komunikace je volitelný RTU/ASCII, master/slave.
Napájení 5 V DC/ max. 2 A. ESD ochrana do 6 KV, pracovní teplota -10 až +60 °C. Montáž na DIN lištu, nebo na zeď.
Přenos sériové komunikace po IP protokolu je zvláště využíván pro sběr dat, řídící automaty a ovládání kamerových systémů. Rovněž je náhradou fyzické konverze sériového protokolu do jiného přenosového média. Prakticky neomezeně prodlužuje dosah sériové komunikace.

ZÁKLADNÍ SPECIFIKACE

Vlastnosti:

• pole LED indikátorů pro diagnostiku provozu
• parita: sudá, lichá, žádná, mezera, značka
• rychlost: 50 b/s - 921 Kb/s
• pro master až 32 slave TCP spojení, pro slave až 32 master TCP spojení

Fyzické vlastnosti:

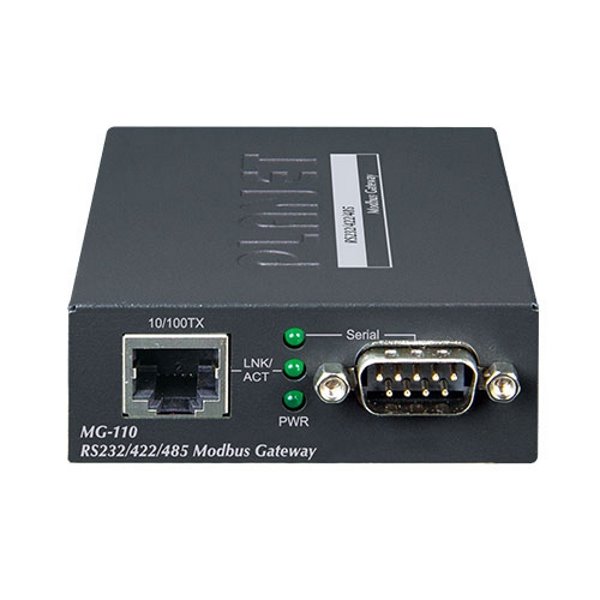

Porty: 1 x RS-422/485, 1 x RJ-45 10/100BASE-TX
Provedení: DIN lišta, na zeď

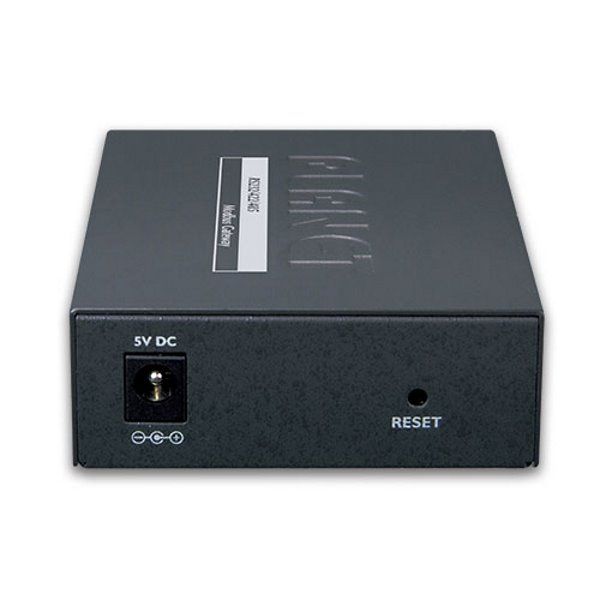

Napájení: externí zdroj 5 V DC, 2 A, příkon max. 5,5 W
Ochrana: ESD do 6 KV
Provozní teplota: -10 až 60 °C
Rozměry: 97 x 70 x 26 mm
Hmotnost: 184 g
Lze instalovat do šasi: MC-700, MC-1500, MC-1500R

Funkce administrace:

Správa: Web, Telnet, MB VCOM, SNMP v1, v2c
Verze IP protokolu: IPv4
Diagnostika: utilita pro automatické vyhledávání Planet Smart Discovery
Operační režim: RTU master, RTU slave, ASCII master, ASCII slave

Zapojení signálů

• RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• RS422: Tx+, Tx-, Rx+, Rx-, GND
• 4-drát RS485: Tx+, Tx-, Rx+, Rx-, GND
• 2-drát RS485: Data A (+), Data B (-), GND
