Popis produktu:

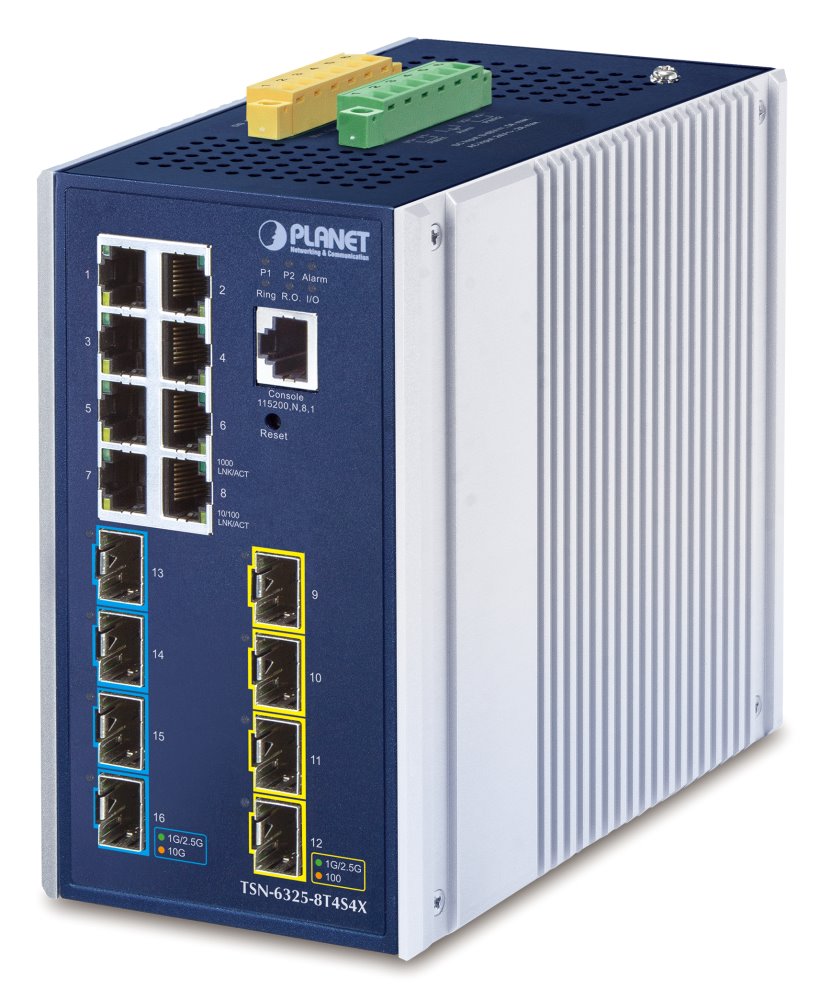

PLANET TSN-6325-8T4S4X

Inovativní průmyslový ethernetový TSN (Time-Sensitive Networking) přepínač zaručující spolehlivý přenos časově citlivých dat. Je určen pro stabilní provoz v náročném prostředí. Řeší všechny úrovně průmyslové automatizační sítě, od provozní sběrnice až po páteřní síť závodu. Zaručuje přenos provozu s vysokou prioritou end-to-end a extrémně nízkou latencí.

Nový průmyslový L3 přepínač a konvertor pro časově citlivé sítě (TSN), 8× GbE RJ-45, 4× 2.5G Base-X SFP a 4× 10G SFP+ Base-SR/LR (zpětně kompatibilní s 1000 Base-SX/LX/BX a 2500 Base-X SFP).
ERPS ring (ITU-T G.8032 ERPS - Ethernet Ring Protection Switching), průmyslová odolná konstrukce, digitální vstupy a výstupy, funkce směrování IP na 3. vrstvě, QoS, zabezpečení a další funkce.
Duální napájení v rozsahu DC 9-48 V nebo AC 24 V, aktivní redundantní ochrana při výpadku napájení, krytí IP30, hliníková skříň, pracovní teplota -40 až +75 °C, přepěťová (do 6 kV) a ESD ochrana do 5 kV, montáž na DIN lištu nebo přímo na zeď.

Časově citlivé síťové protokoly:

High Precision Time Synchronization
• IEEE1588 (Time Stamping)
• 802.1AS-Rev gPTP (výchozí profil)
Shapers
• 802.1Qbv Plánování s ohledem na čas (Time-aware Scheduling)
• 802.1Qch Cyklické řazení a předávání (Cyclic Queuing and Forwarding)
TSN Stream Policing
• 802.1Qci Filtrování a usměrňování podle toku (Per Stream Filtering and Policing)
Redundancy
• 802.1CB Replikace rámců a eliminace redundance pro bezproblémové zálohování (Frame Replication and Elimination for Redundancy for seamless redundancy)
• Podpora lineární a kruhové ochrany (Standard Linear and Ring protection)
Snížení zpoždění (Delay Reduction)
• EEE 802.1Qbu Frame Preemption
• IEEE 802.3br Interspersing Express Traffic (IET)

Přepínače pro průmyslový Ethernet jsou určeny do náročných provozních podmínek s velkým rozsahem pracovních teplot, nejistým napájením a častými otřesy.
Přepínače řady IGS/TSN se snadno instalují na standardní DIN lištu nebo přímo na zeď a umožňují nasazení dobře známé Ethernetové technologie i v průmyslovém prostředí. Stejně tak jsou vhodné pro instalace do venkovně umístěných skříní s velkým kolísáním pracovních teplot (typicky bezdrátové a MAN ISP aplikace).

ZÁKLADNÍ SPECIFIKACE

Fyzické vlastnosti:

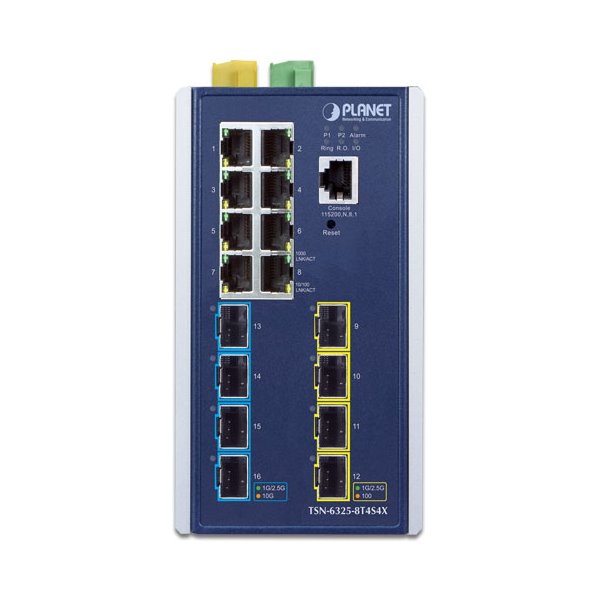

Porty: 8× GbE RJ-45, 4× 2.5G Base-X SFP, 4× 10G SFP+, 1× konzolový port RJ-45
Paměť: 32k MAC adres
Propustnost: sběrnice 116 Gbps, provozně 86,3 Mpps (64B)
Podpora přenosu: JumboFrame 10 KB
Provedení: DIN lišta, na zeď

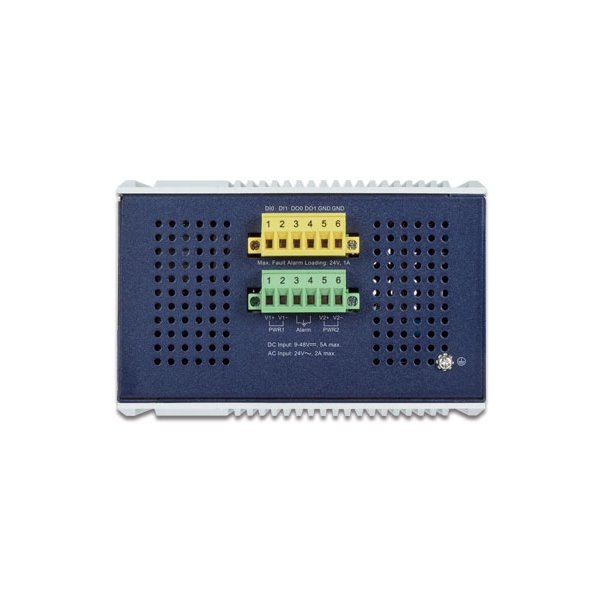

Napájení: duální, DC 9-48 V nebo AC 24 V, celkový příkon max. 38,2 W (zdroj není součástí balení)
Ochrana: ESD do 5 kV DC, přepěťová ochrana do 6 kV DC
Provozní teplota: -40 až +75 °C
Rozměry: 152 × 135 × 86 mm
Hmotnost: 1597 g

Funkce administrace:

Průmyslové vlastnosti:
Zařízení je odolné proti pádu (IEC-60068-2-32) z výšky 75 cm na všechny dopadové části.
Zařízení je odolné proti vibracím (IEC-60068-2-6).
Zařízení je odolné proti přetížení krátkodobému zrychlení 50g, dlouhodobému 4g (IEC-60068-2-27).

Montáž na DIN lištu:

Montáž na zeď pomocí dodaného rámu:
