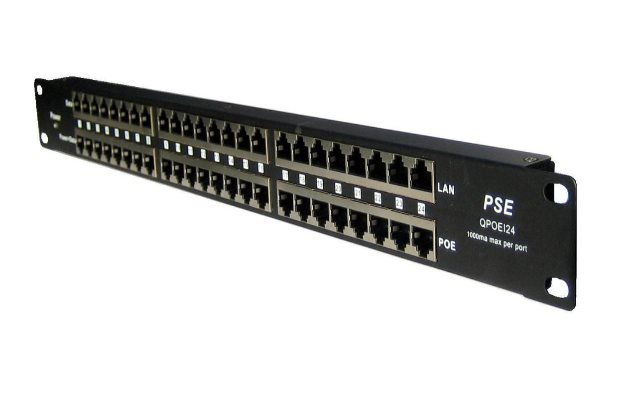

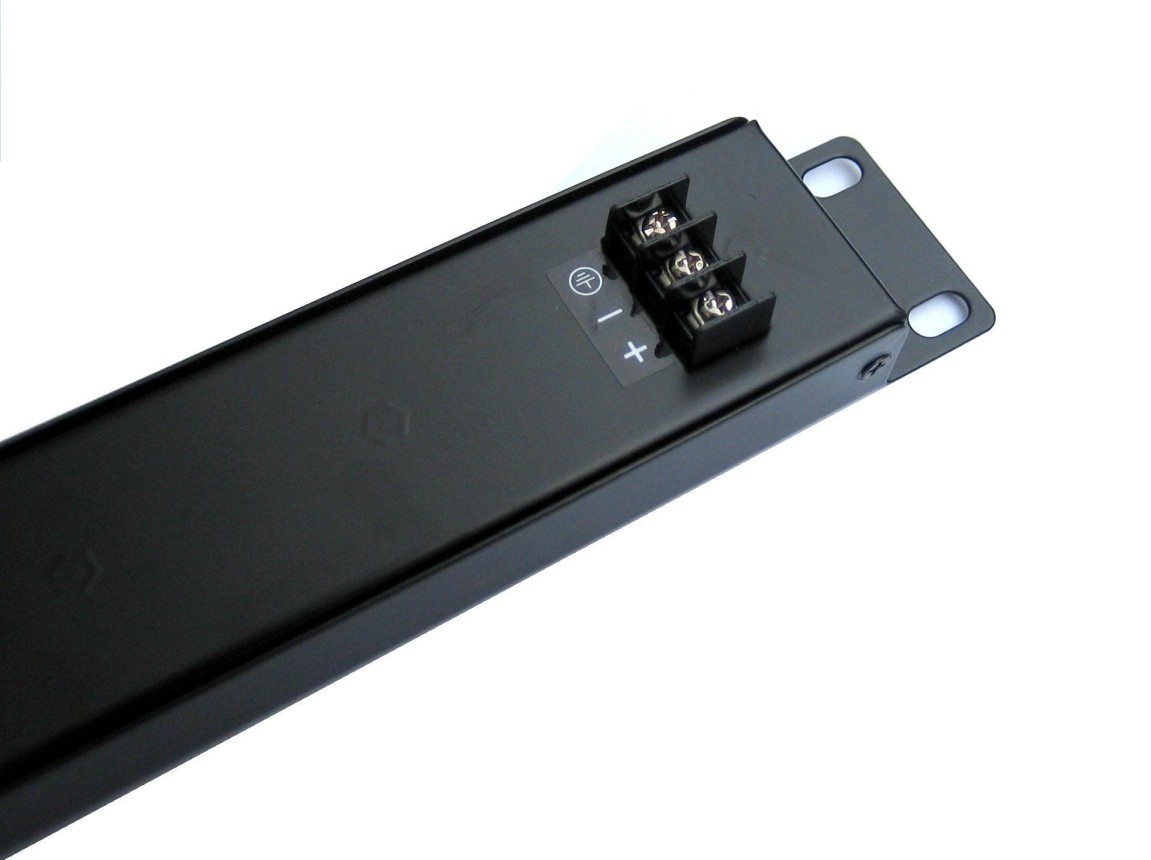

PŘEHLED Panel integrující 24 pasivních POE injektorů, vhodný pro napájení až dvaačtyřiceti zařízení, v provedení do 19" racku. Profesionální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži. Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.) Použití: Do horní řady RJ45 konektorů se připojují ethernetové porty bez napájení (např. switch). Do spodní řady RJ45 konektorů se připojují zařízení využívají napájení po ethernetovém kabelu. K napájení se využívají dva nepoužité páry ethernetového kabelu: - napájecí páry: 4,5 (kladný pól) / 7,8 (záporný pól) Rozhraní: 24x RJ45 konektor pro připojení do LAN (Data) 24x RJ45 konektor pro sloučený výstup (Data+Napájení) Funkce a parametry: * stíněné provedení * napájecí rozsah 12-57V * maximální hodnota příkonu na jeden port 1000mA * zemnící člen vyveden ve svorkovnici pro připojení napájecího zdroje * vratná pojistka proti zakolísání proudu (OCP ochrana 1000mA+/-10%) na každém portu * LED kontrolka pro vizuální monitoring správnosti zapojení polarit: - zelená indikace: 4/5 (V+),7/8 (V) : - červená indikace: 4/5 (V-),7/8 (V+) * dva paralelní vstupy pro připojení externího napájecího prvku prostřednictvím: - standardní zdířky 2.1mm (zdroj o příkonu max. 8A) - svorkovnicí (zdroj o příkonu až 16A) Volba napájecího zdroje Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace. Doporučený příkon zdroje je 15W na pár RJ45 konektorů (24 x 15W = 360W pro napájení všech 24 portů PoE panelu). TECHNICKÁ SPECIFIKACE Maximální povolené vstupní hodnoty * jack 57V/8A, svorkovnice 57V/16A Výstup na portech * dle typu a výkonu připojeného externího napájecího adaptéru Data páry * 1/2 & 3/6 Napájení páry * 4/5 (+) & 7/8 (-) OCP ochrana * vratná pojistka na každém portu (1000mA, +15%/-10%) Data in konektor * pro připojení PC/HUB/Switch Váha * 0.67Kg Rozměry * 482.6mm x 44.3mm x 25mm LAN * 10/100Mbps Normy ethernet * TIA/EIA 568 Cat.5 Konektory * RJ-45 Vstup napájení * 2x (1. zdířka pro standardní 2.1mm jack, 2. svorkovnice) Provozní teplota * 0~+40°C Skladovací teplota * -40~+70°C Provozní humidita: *10%~80% RH Skladovací Humidita * 5%~90% RH Certifikace * CE Shoda dle * LVD Directive 2006/95/EC, EN60950-1:2006+A1:2010+A11:2009+A12:2011 Číslo certifikátu * Certificate No. YRT201509226C
