Popis produktu:

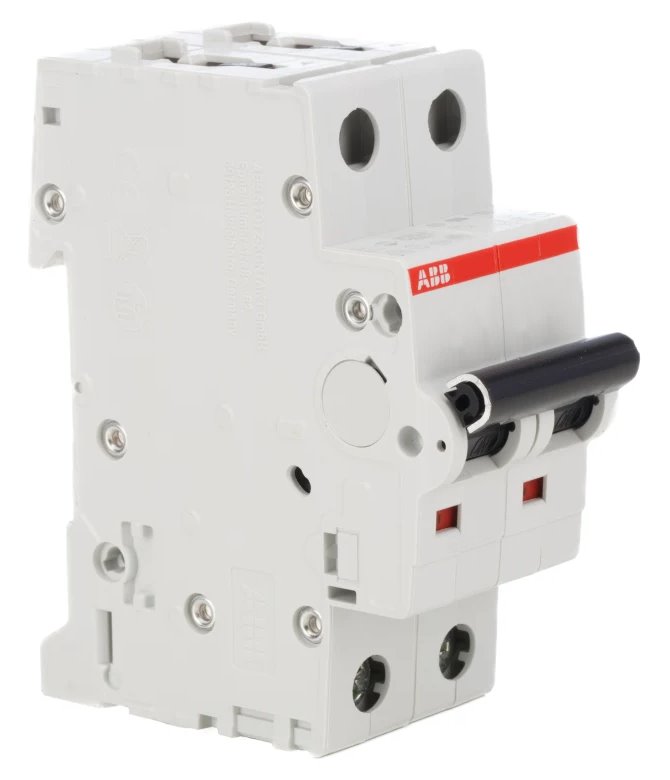

Xtend Solarmi ABB S201-C50NA

Modulární AC/DC (50 A) jistič řady S200 (model S201-C50NA) s odpojením nulového vodiče. Charakteristika C - Kontrola a ochrana obvodů proti přetížení/zkratům a ochrana odporových i induktivních zátěží s nízkým záběrným proudem.
Tyto jističe mají dva různé vypínací mechanismy, zpožděnou tepelnou spoušť pro ochranu proti přetížení a elektromechanickou spoušť pro ochranu proti zkratu. Všechny jističe MCB produktové řady S200 splňují normy IEC/EN 60898-1, IEC/EN 60947-2 a UL1077, což umožňuje jejich použití v obytných, komerčních a průmyslových aplikacích.

• Použití: domácnosti, komerční a průmyslová sféra
• Katalogový popis: S201-C50NA Miniature Circuit Breaker - 1+NP - C - 50 A
• Indikace reálné polohy kontaktů (CPI)
• Možnost připojení různých průřezů vodičů (až 4 vodiče do jedné svorky)
• Dvojité zvedací válcové svorky pro připojení vodičů průřezu 35 mm²
• Svorka pro připojení propojovací lišty v zadní části jističe pro zajištění instalace vodičů před propojovací lištu
• Snadné zacvaknutí na DIN lištu
• Možnost dovybavení jističe pomocným kontaktem bez nutnosti rozšíření instalované šířky (zespodu)
• U 1 fázového jističe možnost až 6 pomocných kontaktů (3 zprava, 2 zleva, 1 zespod)

Připojovací schopnost:
Připojovací lišta (Busbar): 10 / 10 mm²
Flexibilní s koncovkou (Flexible with Ferrule): 0,75 až 25 mm²
Ohebný (Flexible): 0,75 až 25 mm²
Tuhý (Rigid): 0,75 až 35 mm²
Splétaný (Stranded): 0,75 až 35 mm²

ZÁKLADNÍ SPECIFIKACE

Vypínací charakteristika: C
Jmenovité napětí (U_r): AC 230 V
Jmenovitý proud (I_n): 50 A
Jmenovitý zkratový výkon (I_cn): 6 kA
Jmenovitá mezní zkratová vypínací schopnost (I_cu):
20 kA (133 V AC)
10 kA (230 V AC)
20 kA (24 V DC)
10 kA (60 V DC)
Krytí: IP20 (kryt IP40)

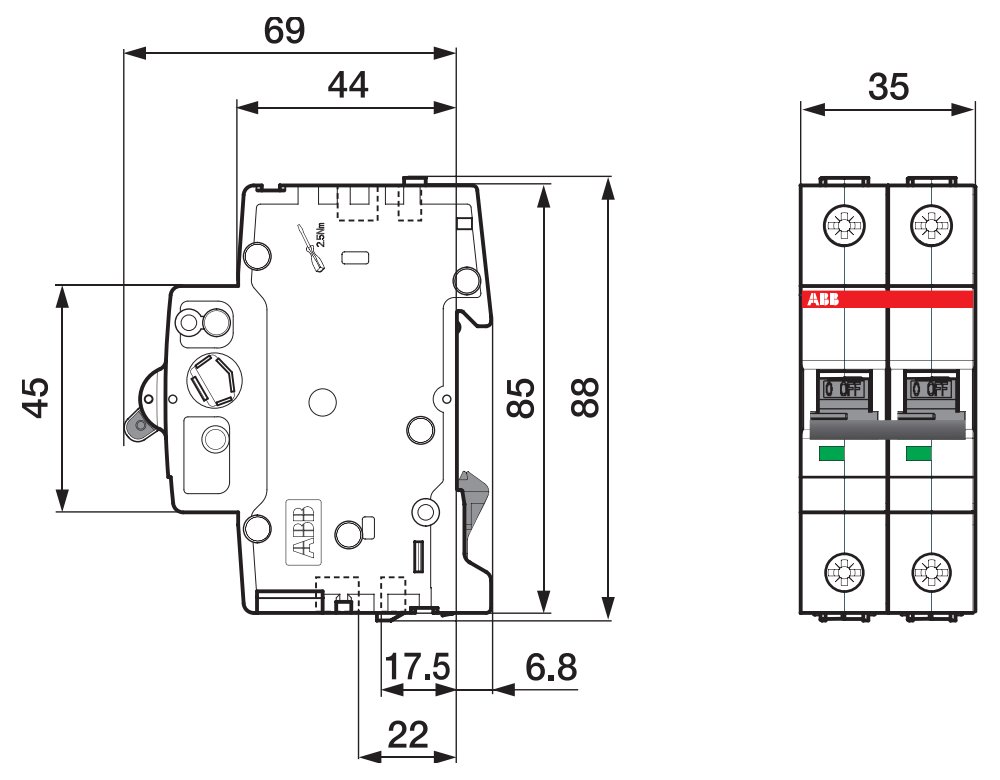

Rozměry: 88 x 69 x 35 mm
Hmotnost: 250 g
