Popis produktu:

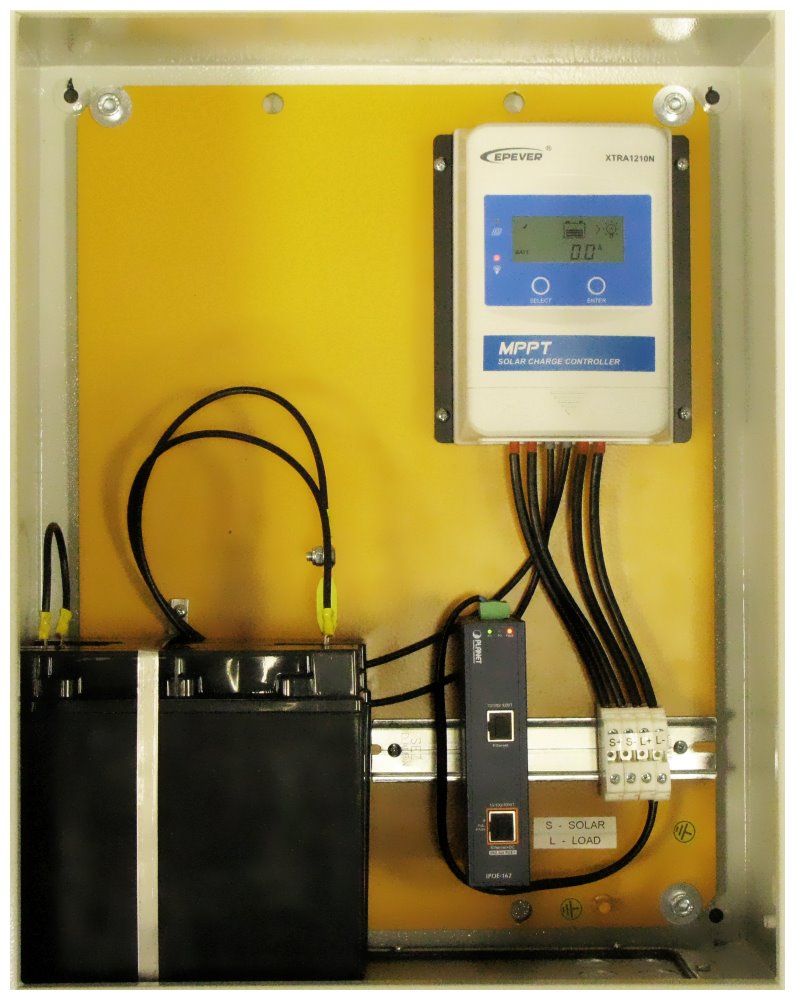

XtendLan Offgrid 24/48AT20AGM (osazený box)

Venkovní voděodolný box včetně držáku na sloup. Box je vybaven vším potřebným pro napájení zařízení v místech bez přípojky el. energie.
Toto ostrovní napájení je určeno pro 24 V nebo 802.3af/at 48 V PoE systémy, jako např. napájení venkovních prvků, jako jsou IP kamery, LTE/Wi-Fi spoje atd. Box je vybaven průchodkami PG11.

Box lze doplnit o solární panely nebo zdroj, který je napájen z lampy pouličního osvětlení. Vhodný zdroj a solární panely s námi konzultujte.

Hlavní předností toho osazeného boxu je použití trakčního gelové akumulátory řady OTL a průmyslový injektor pro napájení po Ethernetovém kabelu. Jedná se o uzavřený olověný akumulátor v provedení VRLA. Jde o konstrukci, při níž dochází k regulaci vnitřního tlaku pomocí ventilů (VRLA - valve regulated lead acid = ventilem řízené olověné-kyselinové akumulátory). Technologie GEL znamená, že baterie neobsahuje elektrolyt v kapalném skupenství. Elektrolyt je ztužen v hybridním gelu (kombinace s AGM), a tím je pevně vázán v útrobách článků baterie, čímž je vyloučen jeho únik. Extra silná mřížka článků zajišťuje vysokou cyklickou odolnost baterie.

Použitá kapacita baterií je celkově 480 Wh, což je dostačující pro napájení zařízení s příkonem 20 W po dobu 20 h.

ZÁKLADNÍ SPECIFIKACE

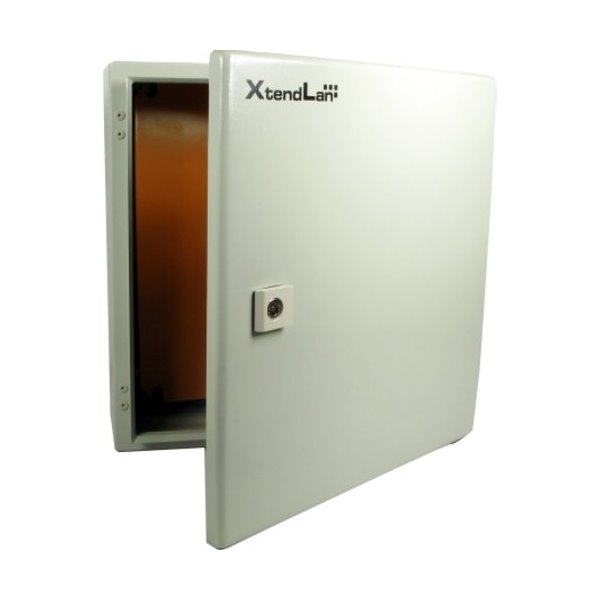

Rozvaděč (WE-402150)

Stupeň krytí: IP66
Rozměry: 500 x 400 x 210 mm
Těsnění dveří: pěnový polyuretan
Barva: šedá, RAL7032

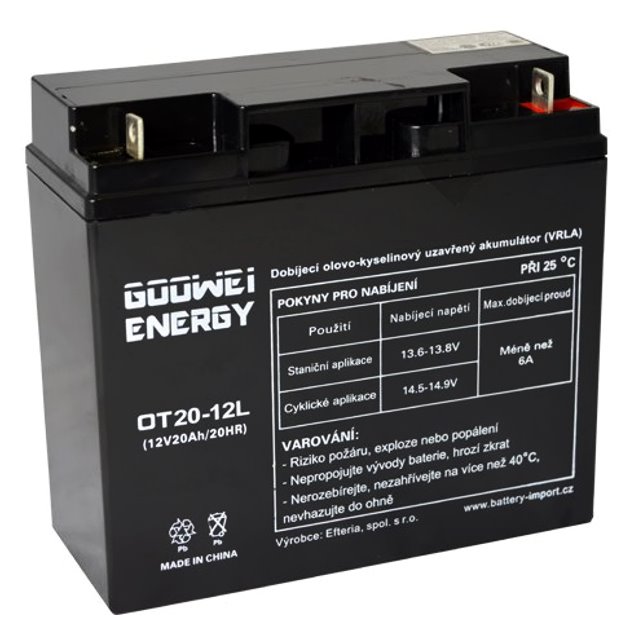

Baterie (GOOWEI ENERGY OTL20-12)

Technologie: VRLA GEL (olověný akumulátor)
Napětí: 12 V
Kapacita: 20 Ah
Rozsah pracovních teplot: -15 až +40 °C
Počet provozních cyklů: zhruba 800 cyklů
Rozměry: 181 x 167 x 77 mm

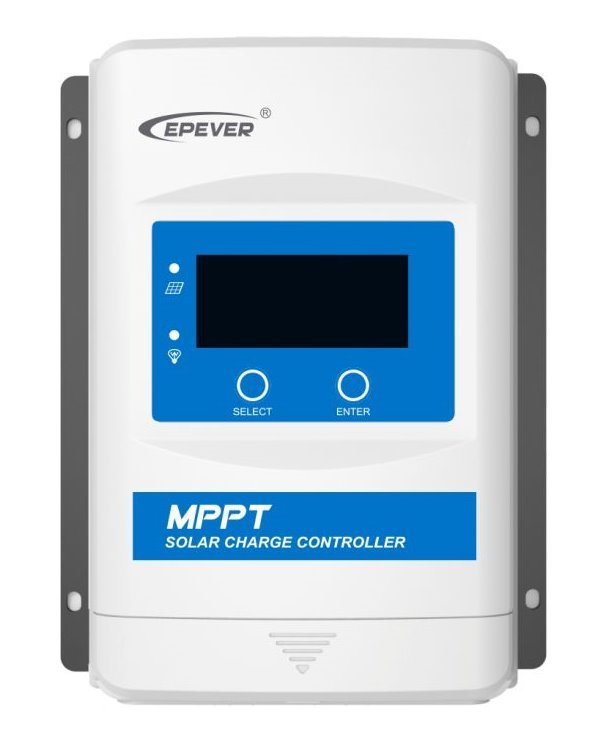

Regulátor (EPsolar XTRA1210-XDS1)

Jmenovité systémové napětí: 12/24 V DC nebo auto
Rozsah vstupního napětí baterie: 8 V - 32 V
Jmenovitý nabíjecí/vybíjecí proud: 10/10 A
Max. napětí FV otevřeného obvodu: 100 V (92 V při teplotě cca 25 °C)
Účinnost MPPT: ≥ 99,5 %
Rozměry: 175 x 143 x 48 mm
Hmotnost: 0,57 kg

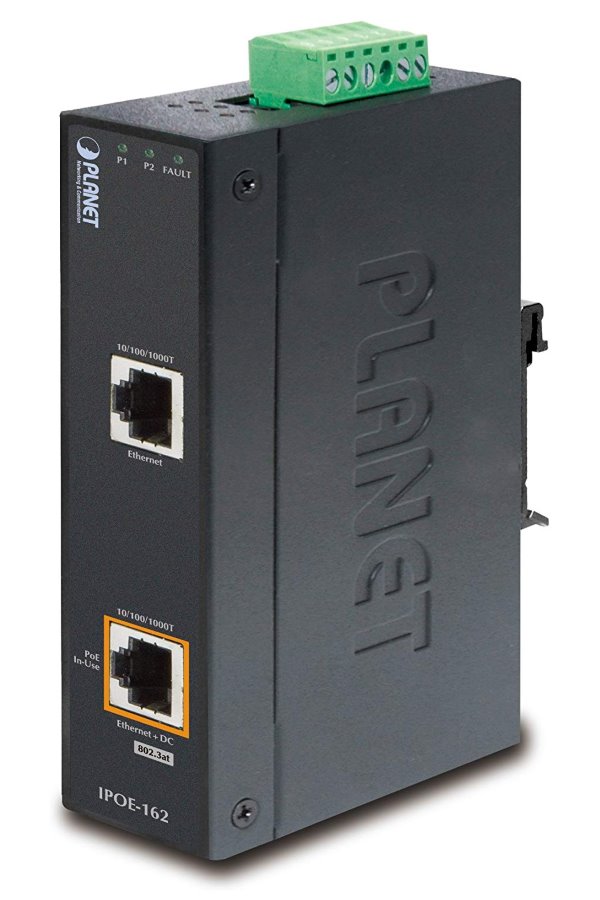

PoE injektor Planet IPOE-162

Rozhraní: 2 x RJ-45 10/100/1000 Mbps: 1 x Data input, 1 x PoE (Data + Power) output
Celkový napájecí výkon: do 30 W, IEEE 802.3at
Zatížitelnost portu: až 30 W
Napájení: 24 - 48 V DC/24 V AC (zdroj není součástí balení)
Provozní teplota: -40 až +75 °C
Rozměry: 135 x 87,8 x 32 mm
Hmotnost: 473 g

Neosazený rozvaděč:

Tato sestava se skládá z produktů pod těmito kódy:

SOPGWL0017 - Solární kabel 1500V/25A, 1m (průřez 2x 4mm)

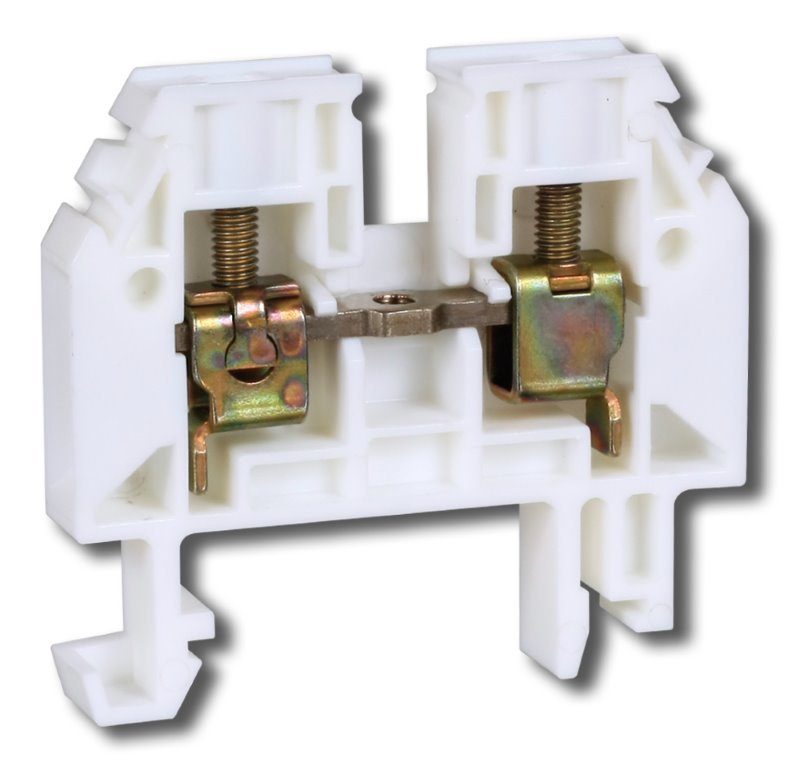

ELEGWL0018 - Řadová svorkovnice RSA je určená pro spojování elektrických obvodů malého a nízkého napětí
ELEGWL0019 - Koncová přepážka pro řadové svorky typu RSA

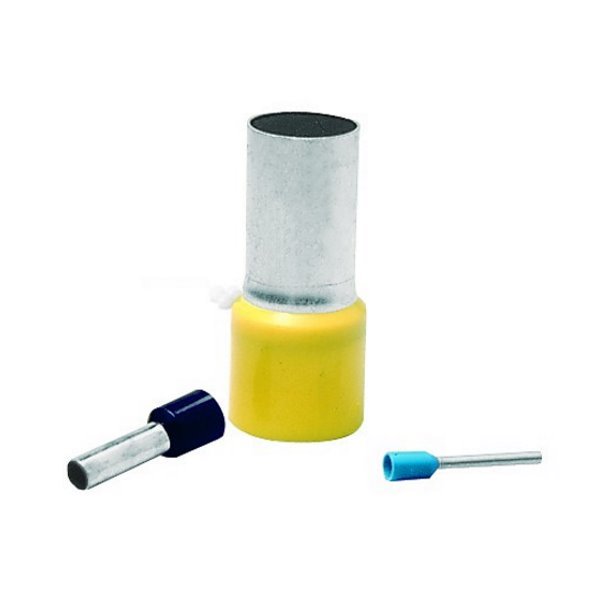

ELEGWL0022 - Lisovací dutinka DI 6-12 s izolací
NETXTE7150 - Sada pro uchycení rozvodnice na sloup

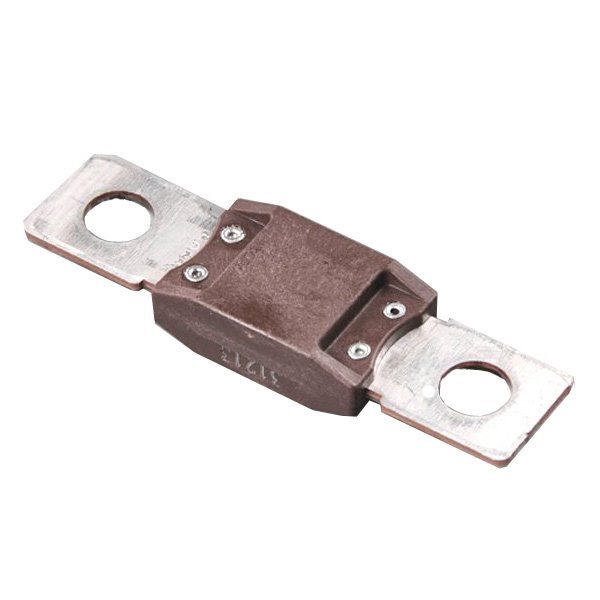

ELEGWL0005 - Pojistka MEGA, 100A, M8

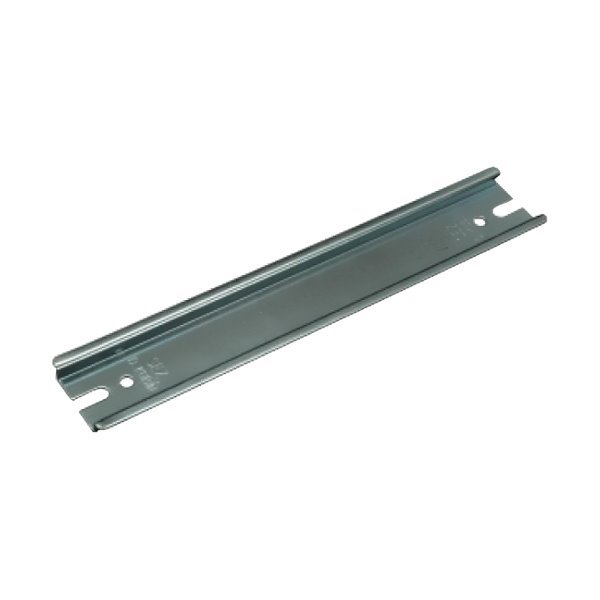

ELEGWL0016 - DIN lišta pro osazení modulových přístrojů
NETPLA1705 - Planet IPOE-162 PoE injektor IEEE802.3at, 30W, IP30, 12-48VDC
NETXTE3483 - Rozvaděč na stěnu, 400x210x500, IP66, montážní deska, šedý
NPCGWL0003 - DC kabel pro spojení baterií, 15cm, 2x očko M6
NPCGWL0006 - Propojovací DC kabel, 60cm, očko M6 - dutinka
NPOWAC0004 - Kabelová průchodka Pg11
SOPGWL0064 - Solární MPPT regulátor 12/24 V
UPSGOE0007 - Olověný 12V, 20Ah akumulátor v provedení VRLA GEL navržený pro hluboké vybíjení i cyklické namáhání
